型号 Model		HDCCQ300
处理量 Capacity		300m³/h
功率 Power	主电机 Motor power	22kw
	风机电机 Fan power	1.5kw
传动比 Ration		3.38：1
排液口尺寸 Outlet size		DN200
进液口尺寸 Intlet size		DN200
外形尺寸 Dimension		1184×1100×3072mm
重量 Weight		1600kg

二、产品简介

当钻井泥浆暴露于井里的高压气体时，一些气体溶解在液态的泥浆之中。当泥浆返回地表时，由于压力减小，导致一些气体逸出并形成气泡。这些气泡的一部分随着气侵泥浆通过振动筛处理而消除，但是体积更小的一部分却进入了泥浆罐。气侵泥浆能导致离心泵气阻。在泵吸入口叶轮中心附近的流体压力很小，正因为如此，通过此处的气侵泥浆中的气泡爆炸并形成气体，聚集在此处。随着气体越聚越多，最终导致离心泵的吸入口被阻塞失去抽吸力。另外，如果气侵泥浆被泵入井里，将导致泥浆密度不可控，这种情况如果发生在泥浆抵消井底压力的时候，将导致井喷。

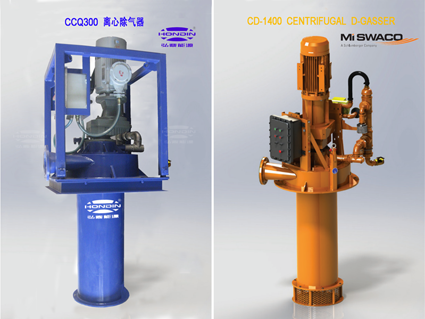

西安弘鼎能源科技有限公司（简称弘鼎能源：HONDIN）的工程师们，借鉴国外相关产品的优势，结合自身的特色，终于开发出了国产的HDCCQ300型离心式除气器（常压除气器）。相较于传统真空除气器，弘鼎能源的HDCCQ300离心式除气器（常压除气器）具有占地面积小，除气效率高的特点，很好的适应了井队平台空间狭小的特点。

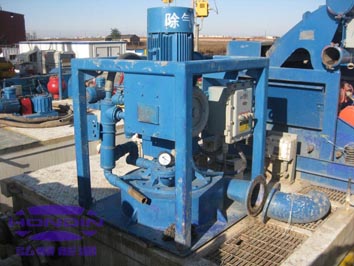

HDCCQ300型离心式除气器（常压除气器）采用新式结构，将以往的除气器的泵与分离罐合二为一，增加排气装置，收集排出气体，并增强除气效果。当除气器主轴旋转时，首先叶轮带动过滤网过滤后的气侵钻井液，由除气器下部旋转上升，在圆筒内壁形成薄层，此时气侵钻井液受到42倍重力加速度的离心力作用，钻井液内气体迅速向中心移动并破裂，被上方的全风鼓风机收集并排放。
除气器由离心泵和离心机组成。除气器进液管伸入泥浆液面下，充满泥浆。当22KW主电机启动时，在除气器低端的叶轮（在进液管内）开始带动泥浆旋转并通过旋转将泥浆抬升至除气器顶部。在进液口管内的泥浆是旋转上升的，因为除气器的底部的进口要小于顶部。泥浆到达进液口的顶部后，溢出并进入卸料室。在卸料室内，泥浆速度降低，但是受到的压力提高。经过卸料室处理后，泥浆又进入出液管。泥浆在进液管内旋转上升运动时，被旋转得到的离心力延展成大约15mm的泥浆层。这种离心机将泥浆内部的气泡压到旋转中心。当这些气泡到达泥浆表面时，他们与泥浆脱离形成自由气体并由除气器的出气管排出。同时，泥浆通过出液管排出。一个鼓风机系统引导从卸料室出来的气体并且将这些气体通过管线排出。一套真空的管路系统连接风机和卸料室并且能够阻止泥浆进入风机。

三、HDCCQ300离心式除气器（常压除气器）特点：

1、处理量可达300 m³/h，处理量大。

2、随着叶轮的搅拌，泥浆的粘度降低，有利于气体排出；气泡的上浮力是静止状态下的42倍，除气效率高。

3、除机械损耗外，其余全部用于直接驱动泥浆，运转效率高。

4、非常适合钻井平台和模块钻机等空间狭小的场所，结构紧凑，占地面积小。

5、维护保养便捷。

更多详情请咨询您的客户经理！
